描述
金属管激光切割机WMT6000尤其用于切割0.4-25mm碳钢管，0.4-14mm不锈钢管，镀锌钢管，电解锌涂层钢管，0.4-12mm铝板管和其他薄金属材料从20mm到200mm，方形管直径从20×20mm到140×140mm
规范
|
模型 |
WMT6000 |
||
|
机器的名字 |
金属管光纤激光切割机 |
||
|
机械结构 |
重型 |
||
|
加工材料 |
各种金属管，碳钢，不锈钢，铝钢等。 |
||
|
传输方式 |
XY轴采用韩国磨削齿条，Z轴采用滚珠丝杠 |
||
|
伺服系统 |
法国施耐德伺服系统配shimpo减速机 |
||
|
线性铁路 |
来自日本的THK直线铁路 |
||
|
运行速度 |
XY轴120m/min,z轴60m/min，气动卡盘圆速125rpm/min |
||
|
激光功率 |
1000W，2000W，3000W，4000W，6000W（可选） |
||
|
冷却方式 |
双温双控制工业冷水机组 |
||
|
管直径范围 |
10 - 222 mm |
||
|
管长度 |
600mm. |
||
|
控制系统 |
上海CYPCUT3000 |
||
|
减速机 |
日本Shimpo |
||
|
电压要求 |
380V / 50Hz〜60Hz |
||
主要特点
- 采用工业重型钢结构，数控高温热处理，保证长期使用不变形，适用于大功率激光操作。
- 采用数控五面体加工，如铣削、钻孔、攻丝以及另一种加工过程，提高机床的装配精度并确保设备的精度和稳定性。
- 各轴配置日本THK高精度直线导轨，运行平稳，耐磨防尘，并配有自动供油。
- XY轴配置韩国LEADRACK高精度磨削式齿条，z轴采用高精度磨削滚动滚珠丝杠传动，设备精度更高。
- 采用专业的Cypcut3000s管切割控制系统，支持循环加工，软件操作精度高。
- 4轴采用法国施耐德交流伺服驱动系统，x轴1000w, y轴3000w, z轴750w, W轴(前卡盘2000w，后卡盘3000w)。
- 采用深圳WSX自动对焦切割头，管料偏差自动补偿。
- 配有浮动支撑顶出装置，使长管切割抖动小，切割效果更好，精度更高。
- 配有双收料装置，废料与成品分开。
- 配备减料装置，支持长工件切割，确保切割效果无偏差。
机器的细节

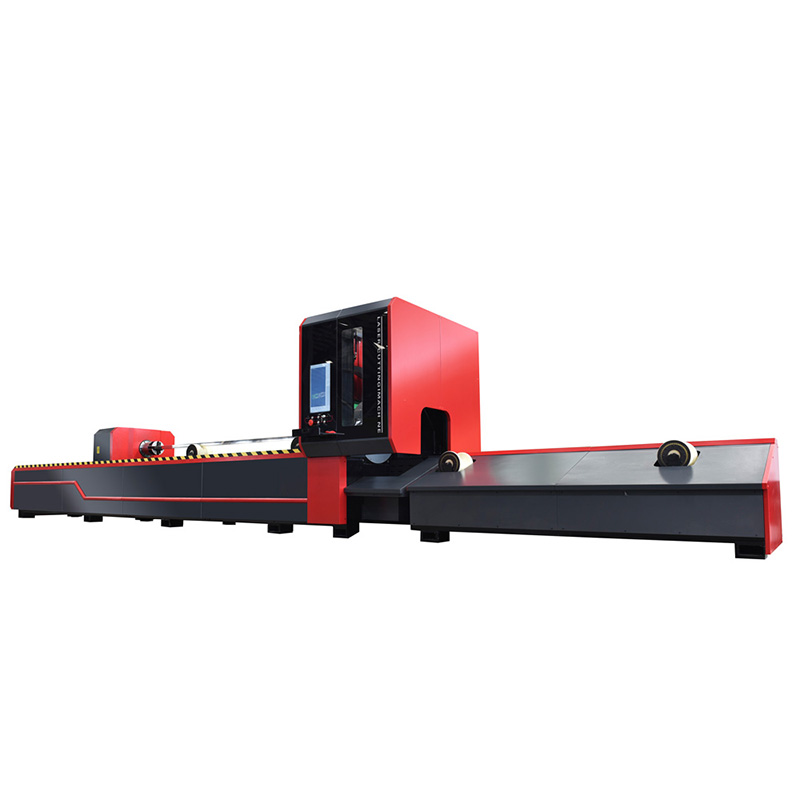

金属管激光切割机
