描述

描述

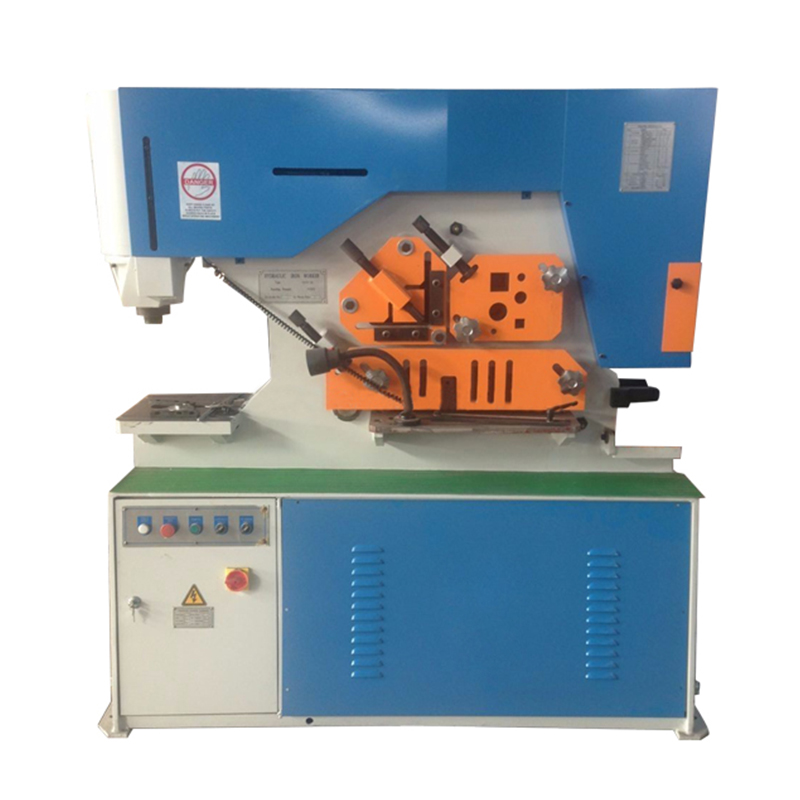

Q35y系列多功能液压制铁机是冲压剪板机的最新产品，可对板材、扁棒、方棒、圆棒、等边、角钢、槽钢、工字梁等各种材料进行冲压、模切、剪切、弯折。所有的机器都配有标准的工装，包括冲床上的重复支撑台，所有的工作台上都配有标准的综合安全防护装置。液压系统由两个屏蔽脚控制激活，供两名操作员使用。一个操作冲头端缸，另一个操作剪切端缸。剪切筒为三个剪切站和缺口站提供动力。集中润滑系统易于维护。

使用液压传动。是目前国内最新型的多功能冲剪组合机床。钢板、方钢、圆钢、角钢、槽钢、龙骨钢均可进行剪切、冲孔、模剪，并配有剪切块装置。

规范

模型	Q35Y-25
冲压力	120吨
Max。板切割厚度	25毫米
板强度	≤450 n / / mm²
剪切角	8°
一次行程切割尺寸(厚*宽)	25 * 330 16 * 600毫米
行程长度	80毫米
访问频率	9 ~ 18次/分钟
喉深	400毫米
冲压深度	25毫米
Max。冲压孔直径	35毫米
主电机功率	11千瓦
外形尺寸(L * W * H)	2355 * 960 * 2090毫米
机器重量	4200公斤

主要特点

• 双缸液压冲剪机
• 五个独立的冲床，剪切，切口，断面切割工位
• 大型冲床工作台，多用途的支撑
• 可移动工作台块的悬臂通道/龙骨法兰冲孔应用
• 通用模具支持，容易改变冲孔持有人安装，冲孔适配器供应
• 角、圆、方立体整体式作物站
• 后开槽工位，低功率点动，冲孔工位行程可调
• 集中压力润滑系统
• 带有过载保护元件和集成控制的电气面板
• 安全活动脚踏
