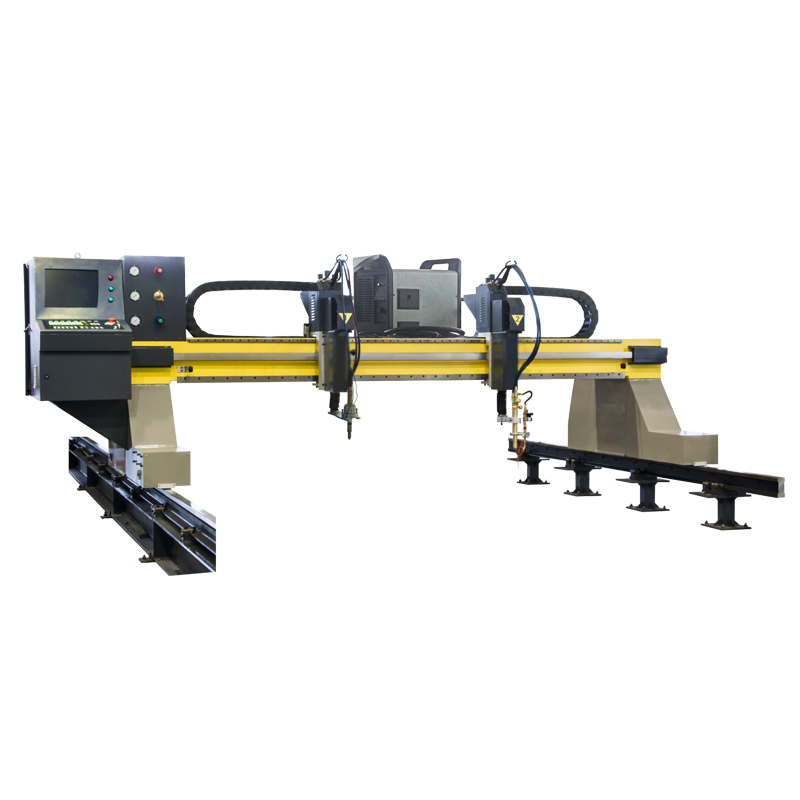

描述

1. 气面板:由气体减压阀和压力表组成。清除检查整机压力。
2. 数控系统:该系统由上海交通大学、美国Hypertherm、美国Burny10、澳大利亚FastCNC或加拿大Profiler开发。
3. 纵向铁路:采用U71重型导轨，精加工。
4. 数控切割机:可根据用户要求装配数控火焰单炬、功率喷涂刻划炬、冲压单元、等离子机械炬或线性三切割炬，并配有自动点火器和自动高度控制器。
5. 主梁:为保证横梁不变形，采用焊接方型结构设计，经回火处理消除机械应力，再经精密机械加工。机械强度高，刚性好。梁顶安装高精度细磨导轨、高钢质齿轮、齿轮齿条。因此，可以保证横向运动的准确性。横向轨道用螺栓固定在横梁上，便于更换和调整。
6. 横向铰接链:用于数控割炬气管电缆传输，可连续工作而不产生机械疲劳。
7. 钢带传动系统:用带钢实现两块支撑板的同步运动。
8. 纵向驱动端梁:主传动装有水平导向轮，在运行中保持稳定导向。车架两侧都有刮痕。他们可以清除导轨。
