说明

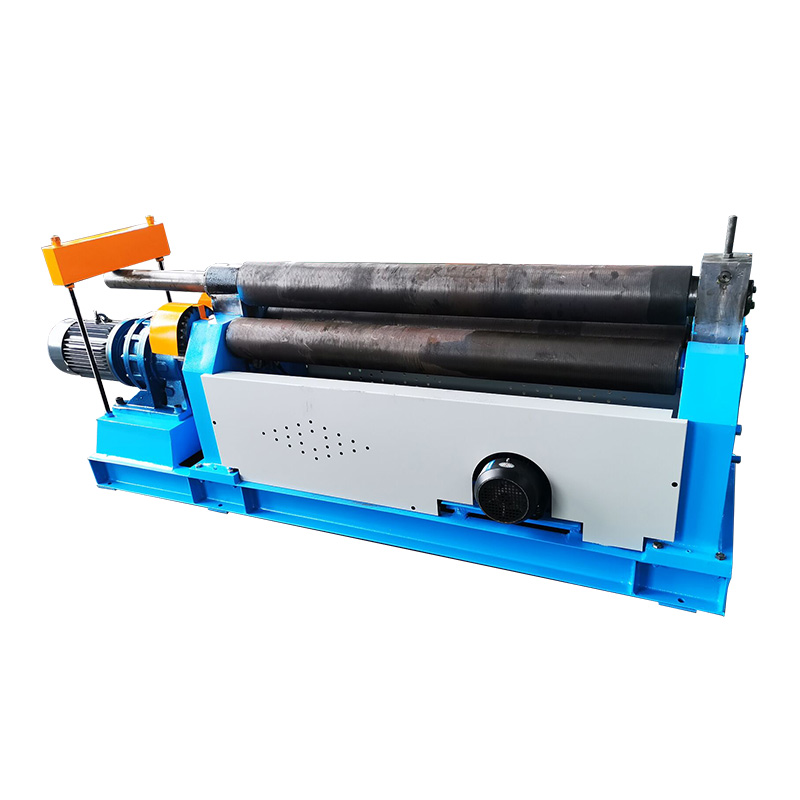

WMTCNC钣金轧钢机W11-6X3200型采用三辊对称结构，上辊在两下辊中间垂直移动，通过螺杆、螺母、蜗杆、丝杠的传动实现。两个下滚柱通过减速器的输出齿轮与下滚柱的齿轮啮合来旋转并为板材提供扭矩。

规范

规范	卷材最大厚度	卷材最大宽度	顶轴直径	底轴直径	底轴中心距	电动机功率	总尺寸
	毫米	毫米	毫米	毫米	毫米	千瓦	毫米
W11-4×1500	4.	1500	130	110	180	3.	2900*720*1000
W11-6×1500	6.	1500	160	140	200	4.	2900*720*1000
W11-6×2000型	8.	2000	170	150	220	4.	3650*820*1050
W11-6×3200	6.	3200	220	160	240	7.5	4850*1100*1100
W11-8×2000型	8.	2000	180	150	220	4.	3700*820*1050
W11-8×2500	8.	2500	220	160	240	5.5	4150*1100*1100
W11-12×2000型	12	2000	240	180	280	7.5	3650*1100*1100
W11-12×2500	12	2500	260	220	340	11	4200*920*1200
W11-12×3000	12	3000	280	250	360	11	4900*1300*1300
W11-16×2000型	16	2000	260	220	340	11	3700*920*1200
W11-16×2500	16	2500	300	250	360	15	4400*1300*1300
W11-16×3200	16	3200	340	280	440	18.5	5300*1400*1400
W11-20×2000型	20	2000	280	250	360	15	3900*1300*1300
W11-20×2500	20	2500	340	280	440	18.5	4600*1400*1400
W11-25×2000型	25	2000	330	270	430	18.5	4100*1400*1400
W11-25×2500	25	2500	380	310	550	22	5600*1550*2000
W11-30×2500	30	2500	400	350	550	30	5760*1700*2110
W11-30×3000	30	3000	450	390	600	37	5400*1700*2210

主要特点

1.高精度端部弯矿

直线长度可自由设定，上辊压力机预弯数控控制，生产率高，参数由数控控制，操作方便，生产率大大提高

2.准确度好

上滚轮像一个鼓，下滚轮通过支撑滚轮与之配合。连续弯曲，可广泛轧制从薄板到厚板的理想产品

3.安全

下辊固定，上辊垂直和水平移动。工作辊不工作。结构完整，基础简单，移动方便。机器有统一的地下室，不需要地脚螺栓，基础简单。
