描述

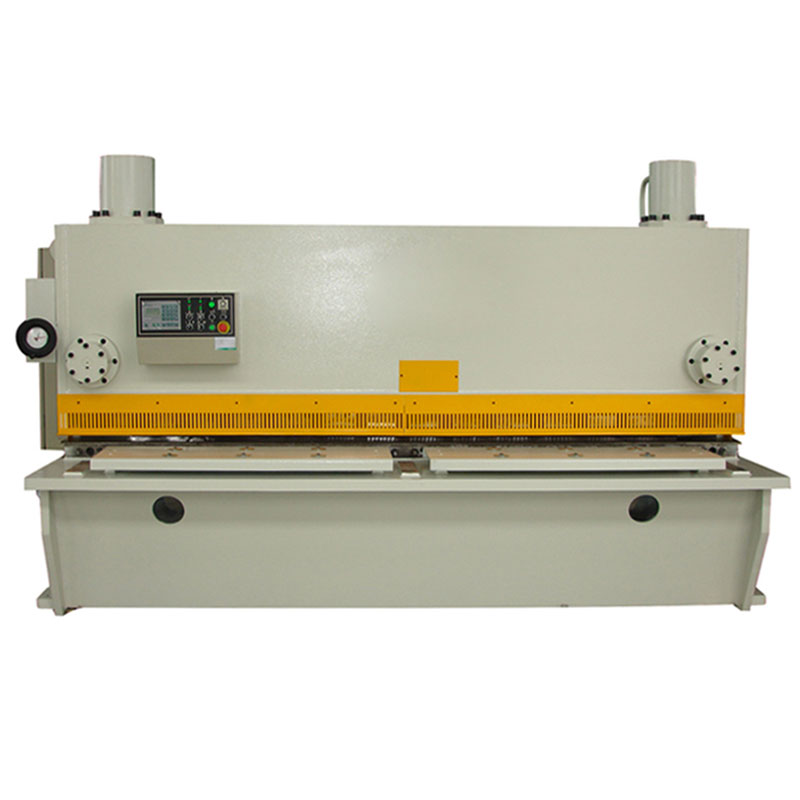

QC11Y-8×3200型板材剪切采用钢焊接结构，振动时效处理去除内应力，具有良好的刚性和稳定性。

规范

规范	剪切 厚度	剪切 宽度	数量 (打、击等的)一下	后规 响	剪切角	喉部 高度	发动机 权力
	毫米	毫米	最小值1	毫米	(°)	毫米	千瓦
QC11Y-4×2500型	4.	2500	15-35	20–600	0.5-1°30'	600	5.5
QC11Y-4×3200型	4.	3200	12-35	20–600	0.5-1°30'	600	5.5
QC11Y-4×4000型	4.	4000	10-35	20–600	0.5-1°30'	600	5.5
QC11Y-6×2500型	6.	2500	10-30	20–600	0.5-1°30'	800	7.5
QC11Y-6×3200型	6.	3200	8-30	20–600	0.5-1°30'	800	7.5
QC11Y-6×4000型	6.	4000	7-30	20–600	0.5-1°30'	800	7.5
QC11Y-6×5000型	6.	5000	6-20	20–800	0.5-1°30'	900	11
QC11Y-6×6000型	6.	6000	5-20	20–800	0.5-1°30'	1000	11
QC11Y-8×2500型	8.	2500	10-30	20–600	0.5-1°30'	800	7.5
QC11Y-8×3200型	8.	3200	8-30	20–600	0.5-1°30'	850	7.5
QC11Y-8×4000型	8.	4000	7-30	20–600	0.5-1°30'	900	7.5
QC11Y-8×5000型	8.	5000	6-25	20–800	0.5-2°	1000	15
QC11Y-8×6000型	8.	6000	5-25	20–800	0.5-2°	1050	15

机器详细信息

主要特点

1.液压系统

• 采用一体化液压控制系统，更可靠，维修方便。液压系统来自德国博世力士乐。
• 所有管道、法兰和接头均采用防震、防漏设计和设置。
• 气缸内所有密封件均为日本最著名品牌Volqua，质量好，性能高。
• 液压系统设有过载溢流保护，保证无泄漏，可直接读取或看到油位。
• 液压系统符合现行法规。

2.电气系统板材剪切

• 电气柜采用IP65标准，电气采用国际CE标准，安全可靠，抗干扰能力强。
• 保护围栏和安全联锁，确保操作安全。具有可移动的单手踏板开关，易于操作。
• 带安全开关的前侧盖、尾灯安全防护装置、符合CE法规的脚踏板。

3.刀片调整及切割精度

• 剪切角是可变的，可以减小板料的剪切变形，可以剪切更厚的板料。切面的功能，与光对齐的功能。
• 上刀架采用内平铺结构，便于进料，提高工件精度。
• 矩形叶片具有四个切割边缘，以延长工作寿命，可调剪切角度，以减小片材的变形。

4.E21S控制器
